WDZ-DC-90機車電纜
WDZ-DC-90 機車電纜是一種專為鐵路機車車輛設計的特種電纜，其名稱和性能參數通常符合相關行業標準（如中國鐵路標準或國際電工委員會標準）。以下是對該型號電纜的詳細解析：
---
### **1. 型號含義解析**
- **WDZ**：
- **W**：無鹵（Halogen-Free），材料燃燒時不釋放有毒鹵素氣體。
- **D**：低煙（Low Smoke），燃燒時煙霧密度低，提高火災中的能見度。
- **Z**：阻燃（Flame Retardant），符合阻燃等級要求（如IEC 60332）。
- **DC**：可能表示用途為“機車車輛”（Dian Che，即電動車組）或“直流電源”（Direct Current）。
- **90**：電纜長期允許工作溫度為 **90℃**，短期耐受溫度可能更高（如120℃）。
---

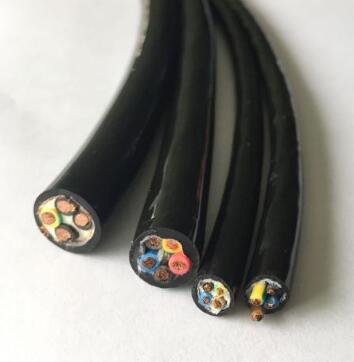

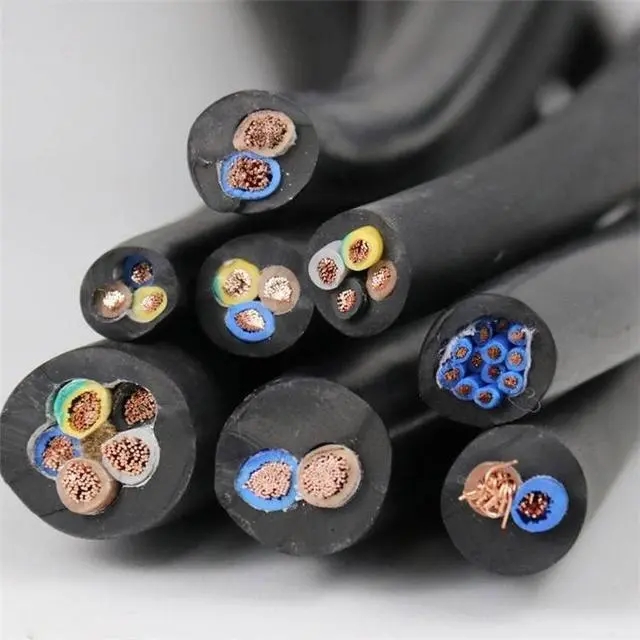

### **2. 典型結構與材料**
- **導體**：高純度銅（鍍錫銅可增強抗氧化性），多股絞合以提高柔韌性。
- **絕緣層**：無鹵低煙阻燃材料（如交聯聚乙烯 XLPE 或熱塑性聚烯烴 TPE）。
- **護套層**：耐油、耐磨損、抗紫外線材料（如聚烯烴或無鹵聚氨酯）。
- **屏蔽層**（可選）：銅絲編織或鋁塑復合帶屏蔽，用于抗電磁干擾（EMI）。
- **填充層**：阻水、阻燃材料填充，確保結構緊密。
---
### **3. 關鍵性能指標**
- **電氣性能**：
- 額定電壓：常見為 600/1000V 或 1500V（根據應用場景）。
- 耐電壓測試：通過工頻耐壓或脈沖電壓測試。
- **機械性能**：
- 彎曲半徑?。ㄈ?6×D，D為電纜外徑），適應機車狹小空間布線。
- 抗振動、耐沖擊，適用于高速移動環境。
- **環境適應性**：
- 耐油、耐酸堿、防潮（符合標準如 IEC 60529 IP防護等級）。
- 工作溫度范圍：-40℃ ~ +90℃（或更高）。
- **安全認證**：
- 符合鐵路行業標準（如 TB/T 1484、EN 50264）或國際標準（如 IEC 60332、IEC 60754）。
---
### **4. 應用場景**
- **機車車輛**：動車組、地鐵、輕軌等牽引系統、控制系統、信號系統的電力傳輸。
- **直流供電系統**：為車載設備（如照明、空調、制動系統）提供穩定電源。
- **嚴苛環境**：高溫、油污、震動頻繁的工業場合。
---
### **5. 選型與安裝建議**
- **選型要點**：
- 確認電壓等級、電流負載、屏蔽需求。
- 根據環境選擇耐油、耐高溫或抗紫外線型號。
- **安裝要求**：
- 避免與尖銳部件接觸，使用電纜槽或保護套管。
- 固定間距需符合標準，防止振動導致磨損。
- **維護檢查**：
- 定期檢查絕緣老化、護套破損情況。
- 測試絕緣電阻和屏蔽連續性。
---
### **6. 常見標準參考**
- **中國標準**：TB/T 1484《鐵路機車車輛電纜技術條件》
- **國際標準**：EN 50264（鐵路車輛用電纜）、IEC 60332（阻燃測試）
- **環保要求**：符合 RoHS、REACH 等有害物質限制指令。
