氟塑料J緣耐高溫控制電纜的結構及應用
作者：admin 添加時間：2022-02-28 12:51:18
一、產品特點及用途 氟塑料J緣耐高溫控制電纜用于交流額定電壓 (U 0 /U)450/750V及以下控制、監控回路、保護線路等場合使用。具有耐高、低溫、耐酸堿、耐油、不燃燒等優異性能，廣泛適用于石油、化工、電力、冶金等支柱產業以及重大基礎建設項目高溫及
氟塑料電纜,高溫線
一、產品特點及用途

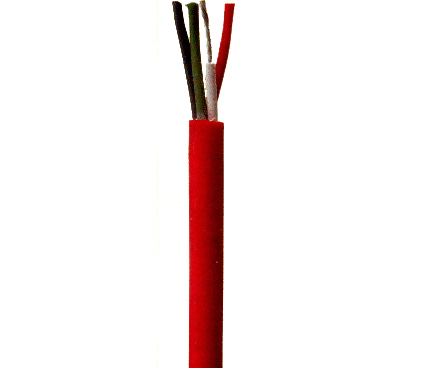

氟塑料J緣耐高溫控制電纜用于交流額定電壓(U0/U)450/750V及以下控制、監控回路、保護線路等場合使用。具有耐高、低溫、耐酸堿、耐油、不燃燒等優異性能，廣泛適用于石油、化工、電力、冶金等支柱產業以及重大基礎建設項目高溫及惡劣環境中作電器、儀表、自動控制系統的傳輸線。
二、產品執行標準
本產品執行Q/AT2003-11
三、使用特性
1、交流額定電壓：(U0/U)450/750V；
2、電纜導體長期允許工作溫度為200℃和75℃兩種；
3、低環境溫度：固定敷設-60℃，非固定敷設-20℃；
4、安裝敷設溫度：不低于-25℃；
5、敷設推薦的允許彎曲半徑：不小于電纜外徑的8倍。
四、基本型號及M稱
| 型 號 | 產 品 M 稱 |
| KFF | 銅芯氟塑料J緣及護套控制電纜 |
| KFFR | 銅芯氟塑料J緣護套控制軟電纜 |
| KFFP | 銅芯氟塑料J緣及護套銅絲編織屏蔽控制電纜 |
| KFFRP | 銅芯氟塑料J緣及護套銅絲編織屏蔽控制軟電纜 |
| KFFP2 | 銅芯氟塑料J緣及護套銅塑復合帶繞包屏蔽控制電纜 |
| KFFRP2 | 銅芯氟塑料J緣及護套銅塑復合帶繞包屏蔽控制軟電纜 |
| KFF22 | 銅芯氟塑料J緣及護套鋼帶鎧裝控制電纜 |
| KFFP22 | 銅芯氟塑料J緣及護套銅絲編織屏蔽鋼帶鎧裝控制電纜 |
| KFFP2-22 | 銅芯氟塑料J緣及護套銅塑復合帶繞包屏蔽鋼帶鎧裝控制電纜 |
| KFG | 銅芯氟塑料J緣硅橡膠護套控制電纜 |
| KFGR | 銅芯氟塑料J緣硅橡膠護套控制軟電纜 |
| KFGP | 銅芯氟塑料J緣硅橡膠護套銅絲編織屏蔽控制電纜 |
| KFGRP | 銅芯氟塑料J緣硅橡膠護套銅絲編織屏蔽控制軟電纜 |
| KFG22 | 銅芯氟塑料J緣硅橡膠護套鋼帶鎧裝控制電纜 |
| KFGP22 | 銅芯氟塑料J緣硅橡膠護套鋼帶鎧裝屏蔽控制電纜 |
| KFGR22 | 銅芯氟塑料J緣硅橡膠護套鋼絲鎧裝控制軟電纜 |
| KFGRP32 | 銅芯氟塑料J緣硅橡膠護套銅絲編織屏蔽鋼絲鎧裝控制軟電纜 |
| ZR192-KFF | 銅芯氟塑料J緣及護套控制電纜 |
| ZR192-KFFR | 銅芯氟塑料J緣及護套控制軟電纜 |
| ZR192-KFFP | 銅芯氟塑料J緣及護套銅絲編織屏蔽控制電纜 |
| ZR192-KFFRP | 銅芯氟塑料J緣及護套銅絲編織屏蔽控制軟電纜 |
| ZR192-KFFP2 | 銅芯氟塑料J緣及護套銅塑復合帶繞包屏蔽控制電纜 |
| ZR192-KFFRP2 | 銅芯氟塑料J緣及護套銅塑復合帶繞包屏蔽控制軟電纜 |
| ZR192-KFF22 | 銅芯氟塑料J緣及護套鋼帶鎧裝控制電纜 |
| ZR192-KFFP22 | 銅芯氟塑料J緣及護套銅絲編織屏蔽鋼帶鎧裝控制電纜 |
| ZR192-KFFP2-22 | 銅芯氟塑料J緣及護套鈾塑復合帶繞包屏蔽鋼帶鎧裝控制電纜 |
| ZR192-KFG | 銅芯氟塑料J緣硅橡膠護套控制電纜 |
| ZR192-KFGR | 銅芯氟塑料J緣硅橡膠護套控制軟電纜 |
| ZR192-KFGP | 銅芯氟塑料J緣硅橡膠護套銅絲編織屏蔽控制電纜 |
| ZR192-KFGRP | 銅芯氟塑料J緣硅橡膠護套銅絲編織屏蔽控制軟電纜 |
| ZR192-KFG22 | 銅芯氟塑料J緣硅橡膠護套鋼帶鎧裝控制電纜 |
| ZR192-KFGP22 | 銅芯氟塑料J緣硅橡膠護套銅絲編織屏蔽鋼帶鎧裝控制電纜 |
| ZR192-KFGR32 | 銅芯氟塑料J緣硅橡膠護套鋼絲鎧裝控制軟電纜 |
| ZR192-KFGRP32 | 銅芯氟塑料J緣硅橡膠護套銅絲編織屏蔽鋼絲鎧裝控制軟電纜 |
| NH-KFF | 銅芯氟塑料J緣及護套防火控制電纜 |
| NH-KFFR | 銅芯氟塑料J緣及護套防火控制軟電纜 |
五、主要技術指標
| 項目 | 單位 | 技術指標 | ||||||||
| 20℃時導體直流電阻≤ | Ω/km | 截面 | 0.75mm2 | 1.0mm2 | 1.5mm2 | 2.5mm2 | ||||
| 鍍層 | 不鍍錫 | 鍍錫 | 不鍍錫 | 鍍錫 | 不鍍錫 | 鍍錫 | 不鍍錫 | 鍍錫 | ||
| A，B類 | 24.5 | 24.7 | 18.1 | 18.2 | 12.1 | 12.2 | 7.41 | 7.56 | ||
| R類 | 26.0 | 26.7 | 9.5 | 20.0 | 13.3 | 13.7 | 7.98 | 8.21 | ||
| 試驗電壓 | kv/5min | 2.5 | ||||||||
六、基本電纜規格及結構參數
450/750V KFF,NH-KFF,KFFR,NH-KFFR,ZR192-KFF,ZR192-KFFR 控制電纜
| 芯數×標稱截面 | 線芯結構(根數/直徑mm) | 近似外徑mm | 近似重量kg/km | ||||
| mm2 | A | B | R | KFF NH-KFF ZR192-KFF | KFFR NH-KFFR ZR192-KFFR | KFF NH-KFF ZR192-KFF | KFFR NH-KFFR ZR192-KFFR |
| 2×0.75 | 1/0.97 | 7/0.37 | 24/0.20 | 5.2 | 5.6 | 48 | 54 |
| 2×1.0 | 1/1.13 | 7/0.43 | 32/0.20 | 5.8 | 6.2 | 56 | 65 |
| 2×1.5 | 1/1.38 | 7/0.52 | 30/0.25 | 6.4 | 6.8 | 71 | 78 |
| 2×2.5 | 1/1.78 | 7/0.68 | 50/0.25 | 7.4 | 8.0 | 98 | 110 |
| 3×0.75 | 1/0.97 | 7/0.37 | 24/0.20 | 5.5 | 6.0 | 60 | 67 |
| 3×1.0 | 1/1.13 | 7/0.43 | 32/0.20 | 6.2 | 6.6 | 72 | 81 |
| 3×1.5 | 1/1.38 | 7/0.52 | 30/0.25 | 6.9 | 7.3 | 93 | 100 |
| 3×2.5 | 1/1.78 | 7/0.68 | 50/0.25 | 8.0 | 8.6 | 133 | 141 |
| 4×0.75 | 1/0.97 | 7/0.37 | 24/0.20 | 6.1 | 6.6 | 72 | 78 |
| 4×1.0 | 1/1.13 | 7/0.43 | 32/0.20 | 6.8 | 7.3 | 88 | 100 |
| 4×1.5 | 1/1.38 | 7/0.52 | 30/0.25 | 7.6 | 8.1 | 115 | 123 |
| 4×2.5 | 1/1.78 | 7/0.68 | 50/0.25 | 8.8 | 9.6 | 166 | 178 |
| 5×0.75 | 1/0.97 | 7/0.37 | 24/0.20 | 6.4 | 6.9 | 83 | 93 |
| 5×1.0 | 1/1.13 | 7/0.43 | 32/0.20 | 7.2 | 7.7 | 104 | 117 |
| 5×1.5 | 1/1.38 | 7/0.52 | 30/0.25 | 8.0 | 8.6 | 137 | 146 |
| 5×2.5 | 1/1.78 | 7/0.68 | 50/0.25 | 9.4 | 10.2 | 200 | 214 |
| 7×0.75 | 1/0.97 | 7/0.37 | 24/0.20 | 6.9 | 7.5 | 106 | 118 |
| 7×1.0 | 1/1.13 | 7/0.43 | 32/0.20 | 7.8 | 8.4 | 134 | 150 |
| 7×1.5 | 1/1.38 | 7/0.52 | 30/0.25 | 8.7 | 9.3 | 180 | 188 |
| 7×2.5 | 1/1.78 | 7/0.68 | 50/0.25 | 10.2 | 11.1 | 264 | 283 |
| 8×0.75 | 1/0.97 | 7/0.37 | 24/0.20 | 7.3 | 7.9 | 119 | 131 |
| 8×1.0 | 1/1.13 | 7/0.43 | 32/0.20 | 8.2 | 8.8 | 151 | 168 |
| 8×1.5 | 1/1.38 | 7/0.52 | 30/0.25 | 9.2 | 9.8 | 203 | 212 |
| 8×2.5 | 1/1.78 | 7/0.68 | 50/0.25 | 10.8 | 12.0 | 298 | 321 |
| 10×0.75 | 1/0.97 | 7/0.37 | 24/0.20 | 7.9 | 8.6 | 142 | 157 |
| 10×1.0 | 1/1.13 | 7/0.43 | 32/0.20 | 9.0 | 9.8 | 180 | 202 |
| 10×1.5 | 1/1.38 | 7/0.52 | 30/0.25 | 10.1 | 10.8 | 244 | 258 |
| 10×2.5 | 1/1.78 | 7/0.68 | 50/0.25 | 12.3 | 13.5 | 365 | 401 |
| 12×0.75 | 1/0.97 | 7/0.37 | 24/0.20 | 8.6 | 9.4 | 167 | 182 |
| 12×1.0 | 1/1.13 | 7/0.43 | 32/0.20 | 9.8 | 10.6 | 210 | 236 |
| 12×1.5 | 1/1.38 | 7/0.52 | 30/0.25 | 11.2 | 12.1 | 291 | 305 |
| 12×2.5 | 1/1.78 | 7/0.68 | 50/0.25 | 13.4 | 14.7 | 440 | 471 |
注:鎧裝電纜近似外徑在此基礎上增加3-4mm.
